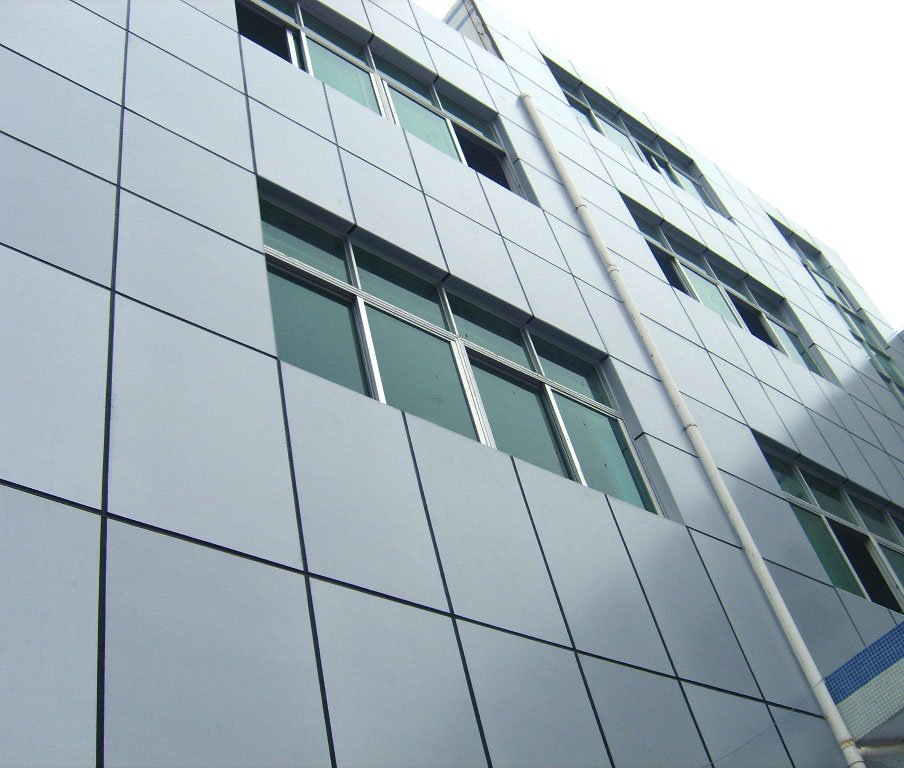

Алюминиевые композитные панели SARAYBOND рекомендованы к применению в конструкциях кассетного навесного вентилируемого фасада на зданиях с повышенными нормами пожарной безопасности.
АКП SARAYBOND ориентирован строго на фасадное строительство и имеет ряд противопожарных условий при монтаже навесных вентилируемых фасадов.
Минеральный композитный наполнитель, применяемый в производстве АКП SARAYBOND, представляет собой вспененный полиэтилен высокого давления с добавками негорючих компонентов — антипиренов (60 компонентов). Данный минеральный наполнитель относится к классу горючести Г1 — при прямом пламени горит, не выделяя едких дымов и не капает.

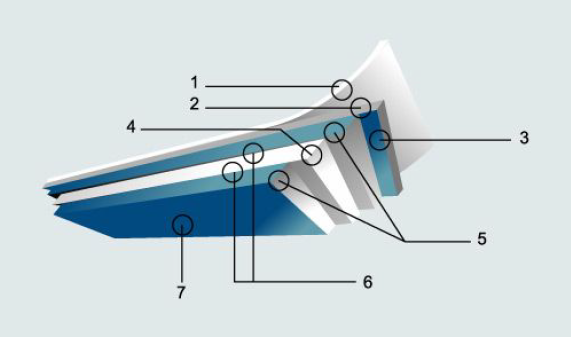

Структура
1. Защитная пленка;
2. Бесцветное покрытие;
3. Лакокрасочное покрытие;
4. Основа из минерал ьного наполнителя;
5. Алюминиевый лист, загрунтованный с двух сторон;
6. Технический слой;
7. Антикоррозийное покрытие.
Краткий обзор характеристик
- Жесткость и прочность. Позволяет изготавливать крупногабаритные кассеты.
- Легкость обработки.
- Структурная прочность.
- Коррозийная стойкость
- Вибро- и звукоизоляция
- Устойчивость к воздействию агрессивной внешней среды и УФ-излучению
- Термоустойчивость
- Гибкость. Способность АКП SARAYBOND к трансформации из плоского листа в любую криволинейную форму с острыми и закругленными углами.
- Высокая степень огнестойкости
- Широкая цветовая гамма. Множество вариантов окраски под натуральный камень (мрамор, гранит) и «под дерево» позволяет оформить самые разнообразные архитектурные элементы в различной цветовой гамме.
- Устойчивость к загрязнению. Покрытие панелей полиэфирным лаком и PVDF.
- Долговечность
- Международная сертификация.
Технические характеристики

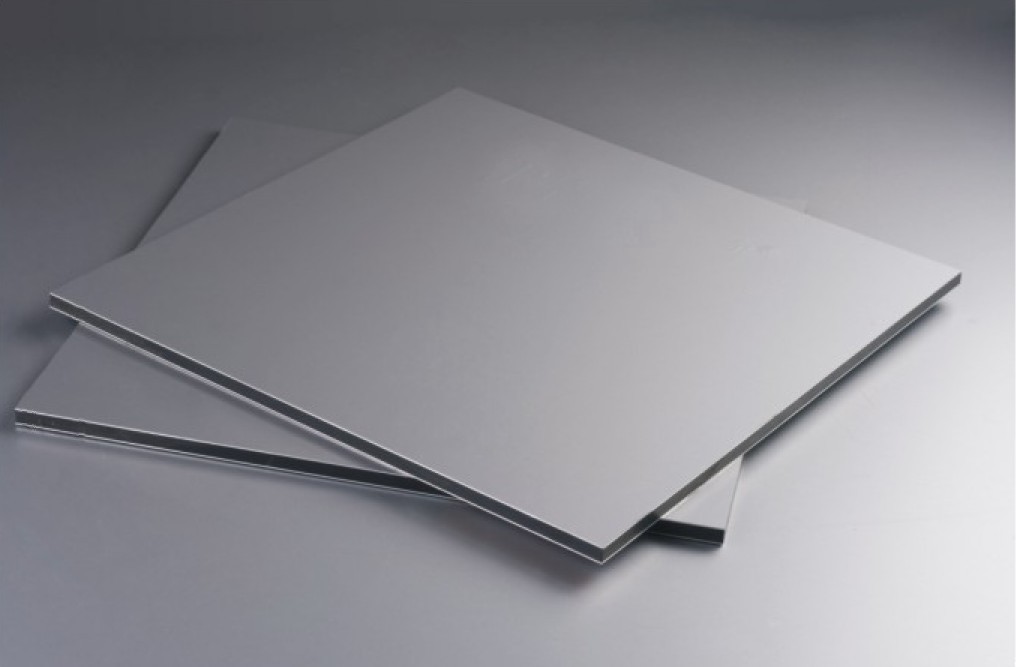

Толщина АКП 4 мм, ширина — 1250 мм, 1500 мм, длина 3200 мм, 5800 мм, вес — 5,6 кг/м².
Толщина алюминиевых слоев — 0,5 мм.
Алюминий: EN AW 3003/жесткость H24/мин Rp0,2 = 115 N/мм².
Цветовая гамма RAL CLASSIC.
Группа горючести — Г1 [ДСТУ Б В.2.7-19-95 — ГОСТ 30244-94] (60 компонентов антипиренов).\
Благодаря качеству лакокрасочного покрытия Kynar, АКП SARAYBOND имеет более высокую цветостойкость, устойчивость к механическим повреждениям, коррозийную стойкость, минимальный радиус изгиба. Панели можно использовать для облицовки объектов в любом климате. Kynar 500 PVDF самое стойкое к ультрафиолетовому излючению покрытие, практически не выцветает.

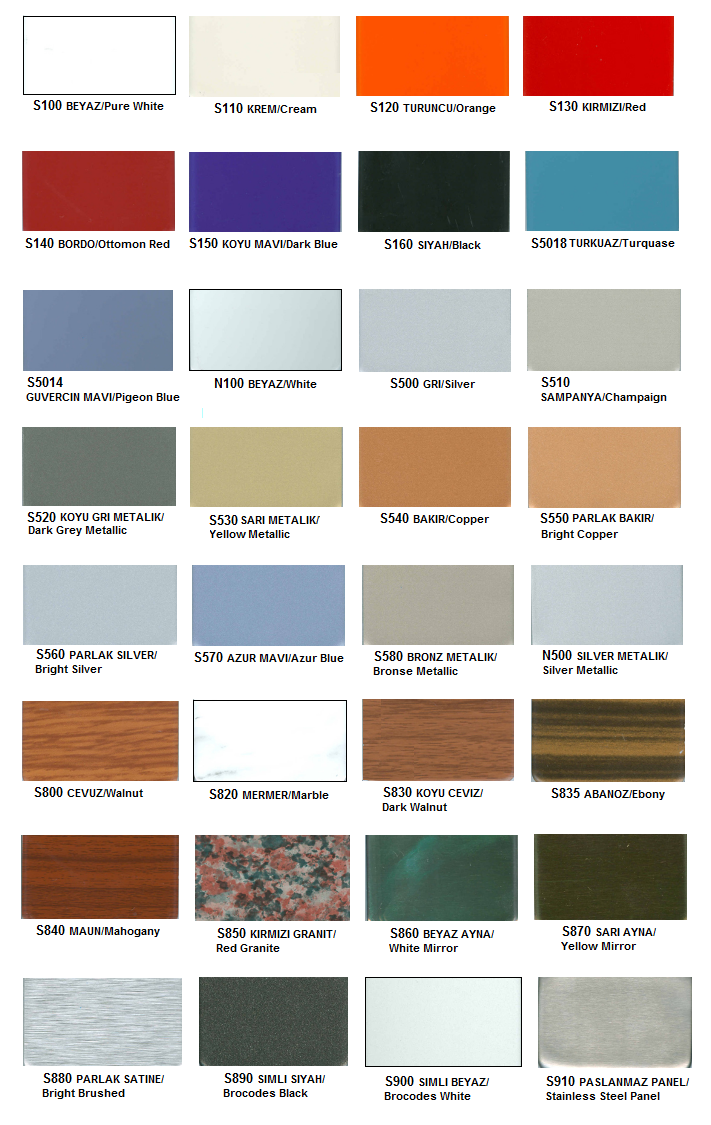

Выбирая АКП SARAYBOND, Вы получаете широкую гамму очень ярких цветов. Кроме стандартных цветов , согласно каталогу RAL или PANTONE, за счет добавления специальных лаков и многослойного нанесения, Kynar 500 PVDF открывает возможности имитации натуральных полированных металлов – бронзы, золота и серебра; натурального камня – красного гранита, мрамора, а также имитации дерева – светлый и темный дуб, махагон.При производстве АКП SARAYBOND, используется покрытие с соотношением поливинилденфторида/акрила 80/20%, что дает преимущество в долговечности под влиянием атмосферных факторов.
| Сплав: EN AW-3003 [Al Mn1 Cu] РУСАЛ | Состав сплава | ||||
| Si | Fe | Cu | Mn | Zn | Al |
| 0,6 | 0,7 | 0,05-0,2 | 1,0-1,5 | 0,1 | Kalan |
| Предел прочности (Rm) | min 170MPa — max 210MPa | ||||
| Предел растяжения (Rq0,2) | min 150MPa | ||||
| Удлинение, растяжение min. %(A 50mm) | 2 | ||||
| Радиус изгиба 1800 — 900 | 2,5t — 1,5t | ||||
| Твердость HBW | 54 | ||||
| Твердость | ASTM D 3363-74 (NCAA II-12) | ||||
| Гибкость Т-Изгиба | ASTM D 4145-83 (NCAA II-19) | ||||
| Сцепление | ASTM D 4145-83 (NCAA II-5) | ||||
| Трение | ASTM D 968-81 (NCAA II-12) | ||||
| Устойчивость к строительному раствору | AAMA 605,2-91. TEST#7.7.2 | ||||
| Устойчивость к моющим средствам | ASTM D 2248-73 (ECCA T5) | ||||
| Устойчивость к кислотным загрязнителям | ASTM D 1308-87 AAMA 605.2-90. TEST#7.7.3.1 | ||||
| Устойчивость к щелочи | ASTM D 1308-87 | ||||
| Устойчивость к солям | ASTM B 117-85 (NCAA II-2) | ||||
| Влажность | ASTM D 2247-87 D-714-87 | ||||
| Сохранение цвета | ASTM D 2244-85 D-2244-89 | ||||
| Устойчивость к царапинам | ASTM D 659-86 D-4214-89 | ||||
| ASTM: Американское общество Испытаний и материалов | |||||
| AАМА: American Architectural Manufacturers Association | |||||
| NCAA: Американская Архитектурная Ассоциация Изготовителей | |||||
| ECAA: European Coil Coating Association | |||||
| Толщина панели | 4 mm | ||||
| Ширина панели | 1250mm, 1500mm | ||||
| Стандарт/максимальная длина | 3200mm/5800mm | ||||
| Масса | 5,6Kg/m2 | ||||
| Толщина | “+/-0,2mm” | ||||
| Ширина | “-0mm/+2mm” | ||||
| Длина | “-/+4mm” | ||||
| Диагональное отклонение | max.3mm | ||||
| Линейность | “+/-0,2mm” | ||||
| Тепловой Коэффициент пропускания | 1,102 Ксal/m.hr.0C | ||||
| Отклонение температуры | 24x10-60C | ||||
| Линейное расширение | 1200C | ||||
| Предел прочности | 8,5Kg/mm2 | ||||
| Удлинение | 27% | ||||
| Предельное усиление на изгиб | 1,344Kg/cm2 | ||||
| Минимальная сила сцепления (min) | 18Kg/2,5cm | ||||
| Изгиб упругого модуля | 3,746Kg/mm2 | ||||
В формулу фторуглеродного соединения входит атомная структура фтора, известная тем, что является одним из самых сильнейших химических соединений. Прочность связи алюминиевых листов с фторуглеродным покрытием со временем увеличивается, из-за постоянно происходящего физического процесса адгезии на макромолекулярном уровне.
Гарантийный срок службы лакокрасочного покрытия АКП SARAYBOND 20 лет.
